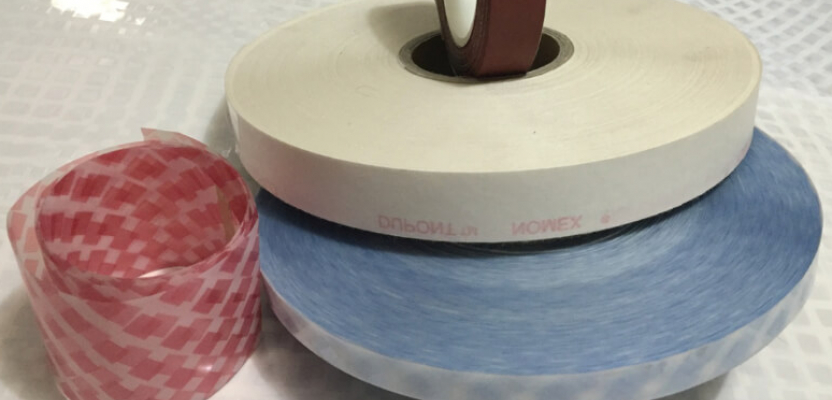

NM / NMN Presbant Laminasyonlar

NM / NMN Presbant Laminasyonlar

NM / NMN presbant laminasyonlar, polyester filmin tek yada her iki yüzünün aramide kağıt (Nomex®) ile kaplanarak oluşturulan iki yada üç katmanlı izolasyon malzemesidir. Bu yapıda bulunan polyester film, yüksek dielektrik ve mekanik dayanım sağlar. Nomex® aramid kağıdı ise ısı dayanımını artırır. NM / NMN presbantlar, ısı sınıfı F 155°C ve H 180°C olan uygulamalarda kullanılabilir. Standart olarak 50 mikron aramide kağıt ile üretilmekte olup talep doğrultusunda 80 mikron, 130 mikron ve 180 mikron aramide kağıt ile üretim yapılabilir.

Teknik Bilgiler

Özellikler	Birim	Tolerans	LAMITHERM ANPAN
Toplam Kalınlık	mm	± 15%	0.13	0.15	0.19	0.21	0.24	0.30	0.35	0.41	0.46
Aramide (Nomex®) kalınlığı	µM	± 10%	50
Polyester Film Kalınlığı	µM	± 10%	36	50	75	100	125	190	250	300	350
Gramaj	gr/m²	± 12%	135	155	190	220	260	340	435	505	575
Dielektrik Direnci	kV	minimum	5	6	7	8	9	13	15	18	20

Nomex® is Dupont registeredtrademark.

Yukarıdaki tüm değerler IEC 626'ya göre verilmiştir.

Dielektrik direnci ASTM D149'a göre karakteristik değerlerdir.
