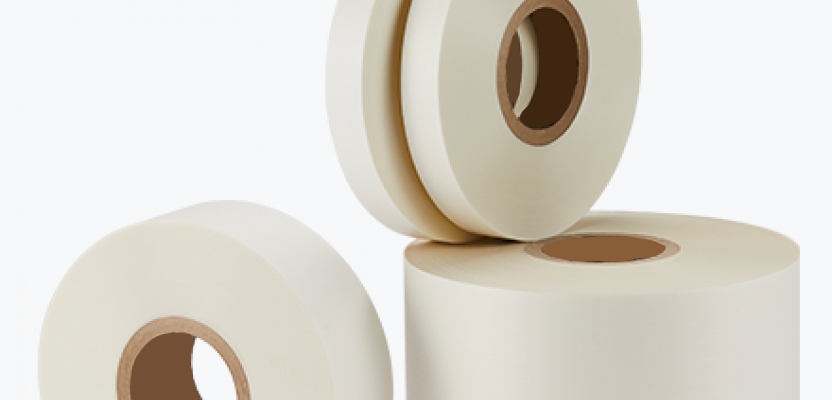

DM / DMD Presbant Laminasyonlar
DM / DMD Presbant Laminasyonlar
DM / DMD presbant laminasyonlar, polyester filmin tek yada her iki yüzünün polyester elyafı ile kaplanarak oluşturulan iki yada üç katmanlı izolasyon malzemeleridir. Bu yapıda bulunan polyester film, yüksek dielektrik ve mekanik dayanım sağlar. Polyester elyafı ise izolasyon sıvılarını (vernik, reçine vb.) emme kapasitesiyle ısı dayanımını artırır. DM / DMD presbantlar, ısı sınıfı F 155°C olan uygulamalarda kullanılabilir.
Uygulama Alanları
- Elektrik motorları ve Jeneratörlerde Slot, Rotor ve Faz İzolasyonu
- Yağlı ve Kuru Tip Transformatörlerde Silindir ve Nüve İzolasyonu
- Yağlı ve Kuru Tip Trafolarda Alüminyum ve Bakır İletken İzolasyonu
- Kuru Tip Transformatörlerde ve Elektromekanik Uygulamalarda Ara ve Son Kat İzolasyonu
Teknik Bilgiler
| Özellikler | Birim | Tolerans | LAMIVOLT DMD F | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Film Kalınlığı | µM | ± 10% | 36 | 50 | 75 | 100 | 125 | 190 | 250 | 300 | 350 |
| Toplam Kalınlık | mm | ± 15% | 0.10 | 0.15 | 0.18 | 0.20 | 0.23 | 0.30 | 0.35 | 0.40 | 0.45 |
| Gramaj | gr/m⊃2; | ± 12% | 95 | 145 | 180 | 210 | 250 | 340 | 425 | 495 | 565 |
| Dielektrik Direnci | kV | minimum | 4 | 6 | 7 | 8 | 9 | 13 | 15 | 18 | 20 |
Yukarıdaki tüm değerler IEC 626'ya göre verilmiştir.
Dielektrik direnci ASTM D149'a göre karakteristik değerlerdir.
